煙氣在線監測系統污染物量程如何設置，有哪些文件有相關規定？

    生態環境部2021年10月22日環辦執法【2021】484號文《關于做好重點單位自動監控安裝聯網相關工作的通知》附件2中明確要求，顆粒物或氣態污染物執行超低排放限值或特別排放限值的，測試量程應設置雙量程或多量程，低量程范圍一般設置為相應污染物排放限制的1.5-2倍，高量程范圍一般設置為原煙氣最高濃度的1-1.5倍，污染源正常排放時使用低量程，污染物排放濃度超過低量程上限時儀器自動切換成高量程，量程設置信息需自動傳輸（或填報）至生態環境主管部門監控平臺。

    CEMS量程2~3倍的文件：

    1.山西省《固定污染源煙氣排放連續監測系統運行維護質量控制技術規范》（DB14/T2051—2020）文件3.11部分對滿量程定義為：根據實際應用需要設置CEMS的最大測量值，一般設置為污染物排放限值的2~3倍。

    2.山東省《固定污染源煙氣在線監測系統運行維護技術規范》（DB37/T4011—2020）文件6其它要求中明確規定CEMS量程應根據現場實際排放濃度合理設置，量程上限應設置為現場執行的污染物排放標準限值的2～3倍。

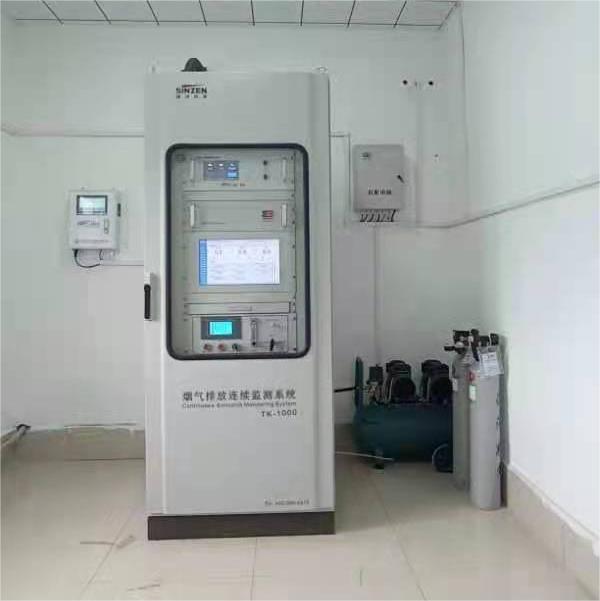

    山東新澤儀器有限公司研發的TK-1000型煙氣在線監測系統，采用先進的DOAS紫外差分吸收光譜技術+抽取冷干法+激光后散射粉塵儀，能夠測量SO2、NOx、O2、溫度、壓力、流速、顆粒物、濕度等多項參數。伴熱管溫度可在工控機、觸摸顯示屏中同步顯示，設計人性化，可直觀顯示伴熱管溫度，保證測量數據的準確性，同時可滿足監測點位一拖二、一拖三使用，可廣泛應用于鍋爐、電廠、熱電廠、水泥廠、磚瓦、陶瓷、化工、鋼鐵工業等行業。
